Un diodo Schottky è un particolare tipo di diodo elettronico caratterizzato da una caduta di tensione diretta molto bassa e da una commutazione estremamente veloce rispetto ai normali diodi al silicio.
Come è fatto
Un normale diodo al silicio è formato da una giunzione P-N.

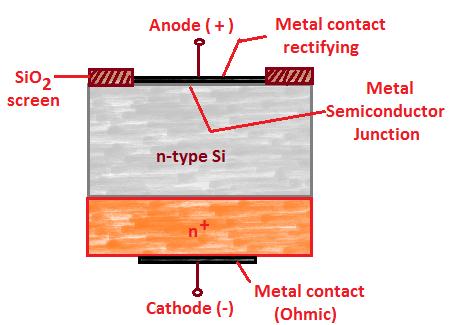

Il diodo Schottky invece è realizzato con una giunzione tra un metallo e un semiconduttore (di solito silicio). Questa struttura viene chiamata barriera Schottky.
Caratteristiche principali
1. Bassa caduta di tensione
Quando conduce, perde molta meno tensione:
- Diodo al silicio normale: circa 0,6 – 0,7 V
- Diodo Schottky: circa 0,15 – 0,45 V
Esempio:
- Alimentazione 5 V → diodo normale → restano circa 4,3 V
- Alimentazione 5 V → Schottky → restano circa 4,7–4,8 V
Questo significa meno spreco di energia e meno riscaldamento.
2. Velocità elevata
Il diodo Schottky si accende e si spegne molto rapidamente perché non accumula cariche come i diodi PN.
Per questo viene usato in:
- alimentatori switching
- convertitori DC-DC
- circuiti ad alta frequenza
- rivelatori RF
- radio e apparecchiature elettroniche
3. Svantaggi
Ha anche alcuni limiti:
- Maggiore corrente di perdita inversa (un po’ di corrente passa anche quando dovrebbe bloccare).
- Tensione inversa massima generalmente più bassa rispetto ai normali diodi al silicio.
- Può essere più sensibile alle alte temperature.
Esempi comuni
Alcuni diodi Schottky molto usati:
| Modello | Corrente | Tensione inversa |
|---|---|---|

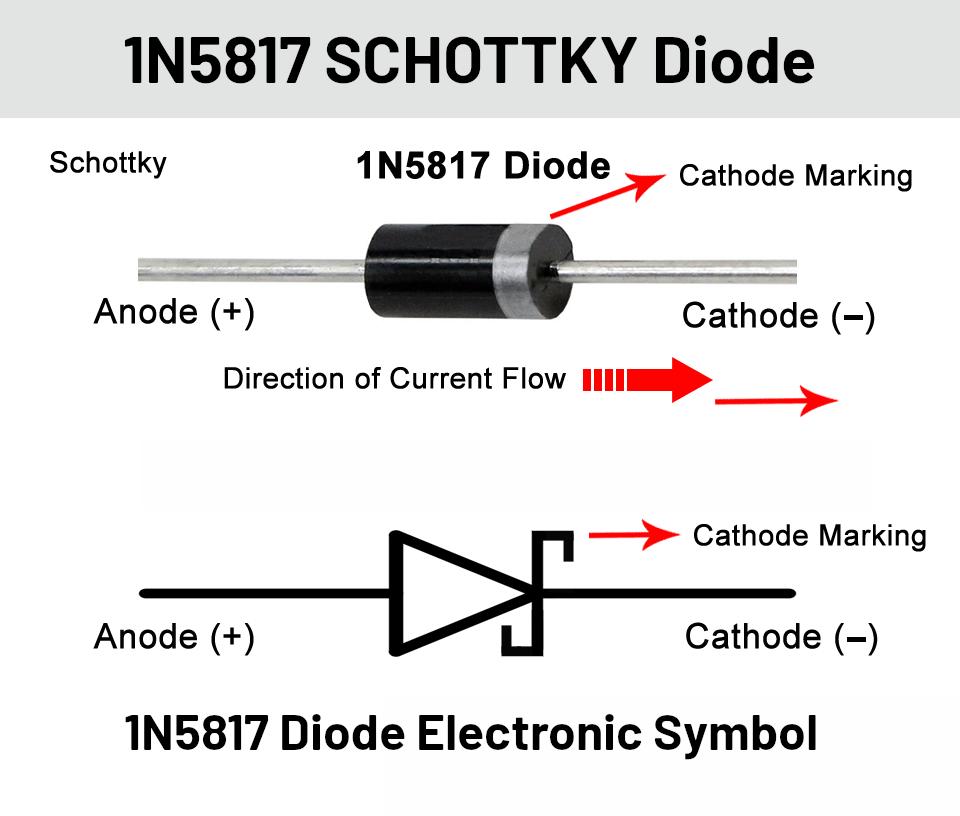

| 1N5817 | 1 A | 20 V |
| 1N5818 | 1 A | 30 V |
| 1N5819 | 1 A | 40 V |
| SS14 | 1 A | 40 V |
| SS34 | 3 A | 40 V |
