Le fasi di produzione di un circuito integrato, che viene creato con grande precisione, sono molteplici.
Fase 1:
Progettazione di circuiti integrati
Gli ingegneri determinano come disporre i transistor e altri componenti e utilizzare software CAD specializzati per progettare il schema del circuito integrato e layout.
Fase 2:

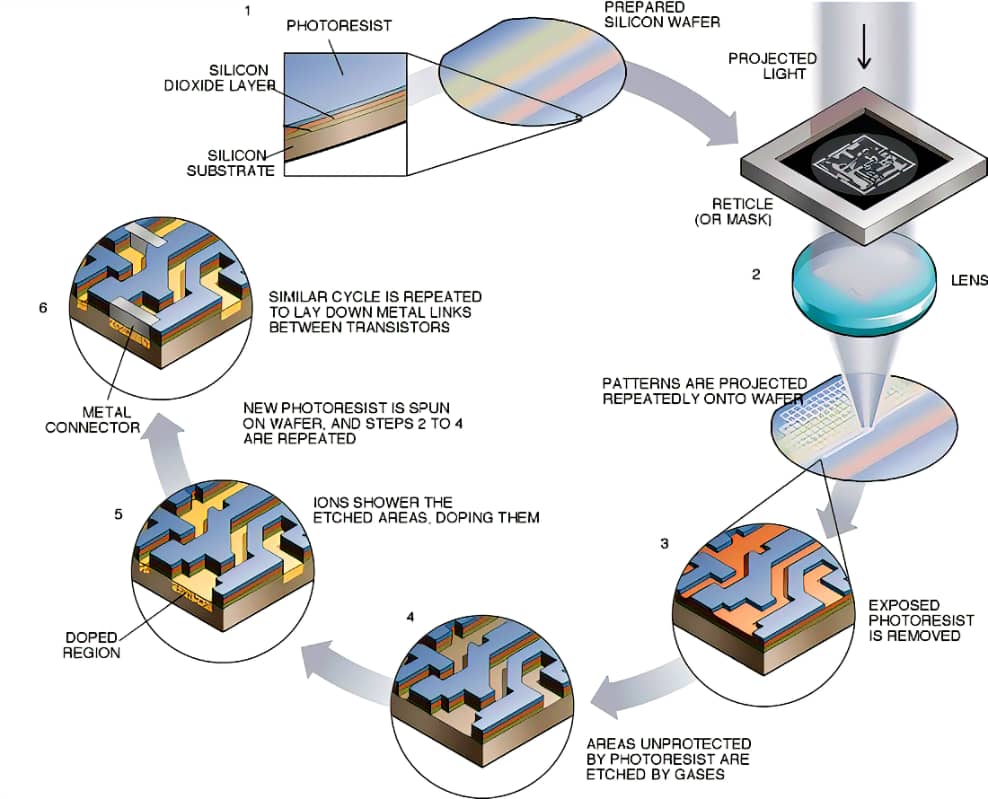

Fabbricazione del wafer
Successivamente, il Il disegno viene copiato su un wafer di silicio attraverso il processo di fotolitografia.. I componenti e i circuiti microscopici vengono costruiti (o inciso via) aggiungendo e modellando strati di materiale.
Fase 3:
Taglio nei circuiti integrati
Quando il wafer è ricoperto da migliaia di minuscoli trucioli, entra nel processo di taglio a dadini, in cui viene affettato in singoli circuiti integrati.
Passo 4:
Imballaggio
I chip vengono poi incapsulato in materiale protettivo – plastica, ceramica o epossidica – e dotati di pin o pad esterni per il montaggio su un circuito stampato (PCB).
Passo 5:
Test e controllo qualità
Questo passaggio serve a garantire che il qualità e funzioni dei circuiti integrati. Per quanto intricato, il processo consente la produzione di massa di piccolo, ad alta potenza e affidabili dispositivi elettronici.
IC vs. PCB: qual è il loro rapporto?
Chip, come il Il “cervello” delle apparecchiature elettronichecontiene potenti capacità di calcolo e di elaborazione; il PCB è come un connessione tra gli organi dell’intero corpo della struttura scheletrica, fornire un supporto e un ponte di comunicazione per il chip e altri componenti elettronicii due si completano a vicenda e sono indispensabile.
I circuiti integrati e i PCB si influenzano a vicenda sotto molti aspetti:
1. Design compatto e risparmio di spazio
I circuiti integrati consentono di aumentare le funzioni essere imballati in meno spazio. Con l’aumento delle capacità e delle funzionalità dei chip, i circuiti stampati devono integrare più circuiti integrati in una determinata area. Allo stesso tempo, il emergere di PCB multistrato consente di disporre più componenti per il circuito integrato in uno spazio limitato, realizzare funzioni più complesse.
2. Gestione termica
I circuiti integrati, in particolare quelli ad alte prestazioni, come ad esempio CPU e circuiti integrati di potenza produrre calore. Per controllo del carico termico e proteggere i circuiti, il progettista incorpora vias termici, versamenti di rame e dissipatori di calore vicino o sotto il circuito integrato.
3. Integrità del segnale e progettazione ad alta velocità
Per circuiti integrati digitali ad alta velocità (ad esempio, microprocessori, FPGA), integrità del segnale è molto importante. PCB può ridurre la riflessione del segnale, l’attenuazione e la interferenza attraverso uno strato ragionevole accatastamento, progettazione dell’adattamento di impedenza e misure di schermatura di terra.
La larghezza, la lunghezza e lo spazio della traccia devono essere progettati in base alla velocità di clock e all’impedenza del circuito integrato, garantendo l’integrità del segnale dei circuiti integrati.
4. Consegna di energia e Disaccoppiamento
I circuiti integrati hanno bisogno di una potenza ben regolata per poter funzionare correttamente. Le dimensioni del design, la forma, l’area di potenza e la piani di terra devono essere eseguiti con attenzione. Si tratta di grandi aree o fogli di rame sul circuito stampato che sono stati progettati specificamente per diffondere la tensione e creare un percorso di ritorno a bassa impedenza verso terra.
5. Testabilità e debug
CI richiedono spesso punti di ingresso per la programmazione o il debug (ad esempio, header JTAG o SWD). I circuiti stampati dovrebbero incorporarli in posizioni facilmente accessibili per i test, ridurre i problemi di rilavorazione e consentire la programmazione all’interno del circuito.
6. Tecniche di montaggio e saldatura
Il PCB fornisce un base stabile che mantiene il chip in posizione. In questo modo si evita che si allenti o si danneggi in caso di urti. Il Il tipo di pacchetto IC definisce il modo in cui l’IC sarà montato sul PCB. Include DIP, QFP, BGA e altri tipi.
7. Problemi di affidabilità e ciclo di vita
La durata di vita di un PCB può essere abbreviato a causa delle sollecitazioni legate ai circuiti integrati, come cicli termici, ESD e sovratensioni.. Una buona messa a terra, la schermatura e la spaziatura del layout contribuiscono alla durata.
Conclusione
Chip integrati sono in realtà alla base dello sviluppo di tutti i prodotti intelligenti. Interagiscono con i circuiti stampati per definire le dimensioni, la velocità, l’efficienza energetica e l’affidabilità di un dispositivo. Dalla scelta del circuito integrato al suo corretto posizionamento e all’attenta progettazione termica, non esistono scorciatoie.
