I condensatori sono uno dei componenti di base più importanti nell’elettronica moderna. Dagli smartphone e laptop ai sistemi di automazione industriale e alle apparecchiature per le energie rinnovabili, i condensatori sono quasi sempre al centro di ogni progetto. Per utilizzare i circuiti elettronici in modo efficiente, è necessario comprendere i vari tipi di condensatori e il loro ruolo nelle diverse applicazioni.
Le diverse tipologie di condensatori rendono le loro applicazioni molto versatili. I diversi tipi di condensatori più comuni possono essere classificati in base al materiale dielettrico, alla polarità, alla struttura e all’applicazione. Ciascuno di questi tipi di condensatori presenta vantaggi e svantaggi specifici, che determinano in quali circuiti sono adatti all’uso.
Questo articolo presenterà in modo sistematico i vari tipi di condensatori, incluse le loro strutture, caratteristiche, applicazioni e processi di produzione. Dopo aver letto questo articolo, avrete una comprensione più chiara dei metodi di classificazione e degli approcci di selezione dei diversi tipi di condensatori e sarete in grado di scegliere al meglio la tipologia di condensatore più appropriata nella progettazione elettronica.
Cos’è un condensatore?
Il condensatore è uno dei componenti passivi più importanti dell’elettronica. In sostanza, un condensatore è un dispositivo elettronico in grado di immagazzinare e rilasciare energia in un campo elettrico. È costituito da due piastre conduttive, con un materiale isolante chiamato dielettrico tra di esse. Quando viene applicata una tensione alle due piastre, si accumulano rispettivamente cariche positive e negative, consentendo al condensatore di immagazzinare temporaneamente energia. Questo principio fondamentale è lo stesso in tutti i tipi di condensatori.
La formula di definizione della capacità (C) è:
Dove:
· XNUMX€ Q = carica elettrica (in coulomb)
· XNUMX€ V = tensione applicata (in volt)
· XNUMX€ C = capacità (in farad)
Il valore effettivo della capacità dipende dal tipo di condensatore, in particolare dall’area delle piastre, dalla distanza tra le piastre e dalla costante dielettrica del materiale. Questo è anche il motivo per cui diversi tipi di condensatori presentano caratteristiche prestazionali diverse.

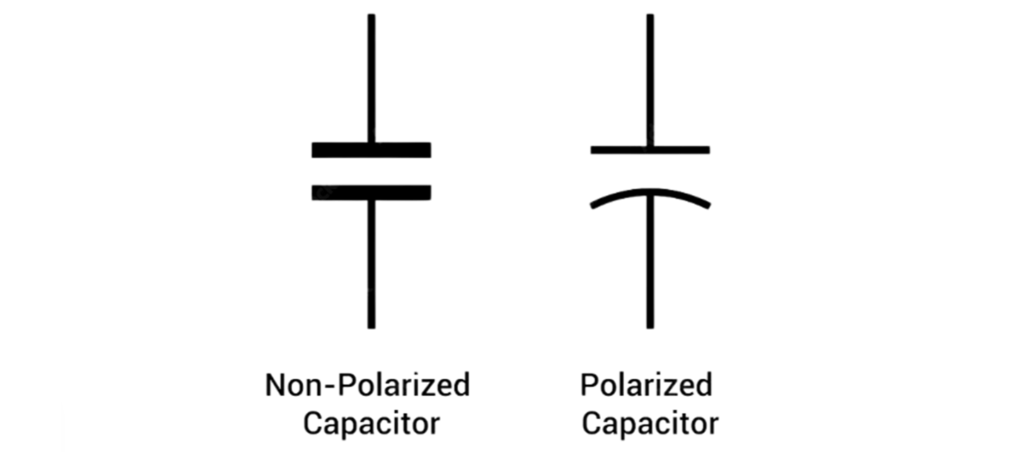

Il simbolo standard per un condensatore è rappresentato come segue: due linee parallele rappresentano condensatori non polarizzati, mentre una linea retta più una linea curva rappresentano condensatori polarizzati. Essere in grado di identificare il simbolo dei condensatori e di distinguere i diversi tipi di condensatori è un’abilità fondamentale per ingegneri, tecnici e appassionati di elettronica.

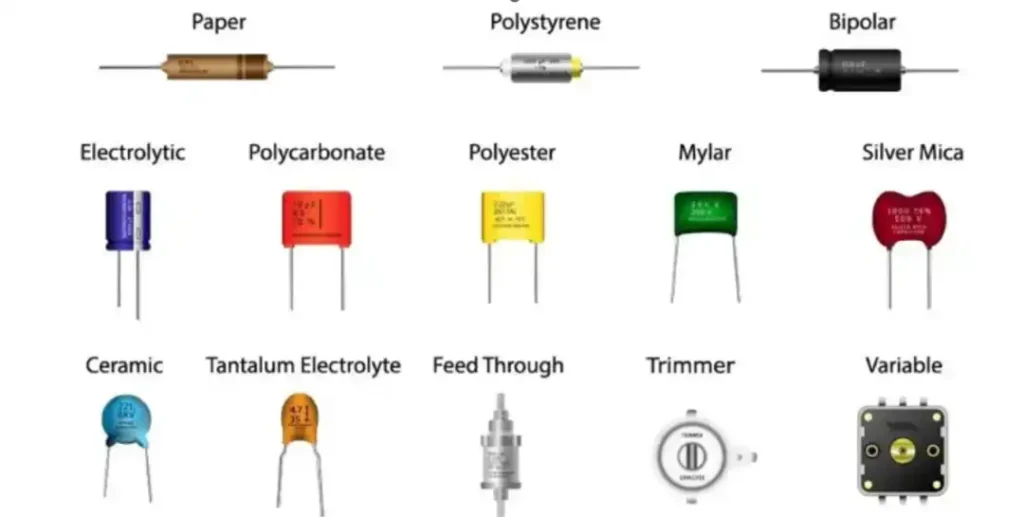

Come vengono classificati i condensatori
I condensatori possono sembrare simili in superficie, ma in realtà non sono la stessa cosa. Per comprendere meglio le varie tipologie di condensatori, ingegneri e progettisti solitamente li classificano in base a diversi criteri importanti: polarità, regolabilità e materiale dielettrico. In questo modo, possiamo confrontare più facilmente diverse tipologie di condensatori e selezionare il tipo di condensatore più appropriato per il circuito.
Tabella di classificazione dei condensatori
| Classificazione | sottocategoria | Descrizione | Esempi/applicazioni comuni |
| Per polarità | Condensatori polarizzati | Hanno terminali positivi e negativi, devono essere collegati nell’orientamento corretto, principalmente per i circuiti CC | Condensatori elettrolitici, condensatori al tantalio, condensatori polimerici |
| Condensatori non polarizzati | Nessuna restrizione di polarità, può essere utilizzato nei circuiti CA, ampiamente utilizzato per il filtraggio, l’accoppiamento e il disaccoppiamento | Condensatori ceramici, condensatori a film, condensatori a mica, condensatori in vetro | |
| Per regolazione | Condensatori fissi | I tipi di condensatori più comuni forniscono capacità costante, affidabili e facili da usare | Tutti i condensatori fissi standard nei circuiti elettronici |
| Condensatori variabili | Consentono la regolazione manuale o elettronica della capacità, utilizzata per una messa a punto e una calibrazione precise | Condensatori di sintonia (radio, RF), condensatori di trimmer (calibrazione del circuito) | |
| Per materiale dielettrico | Condensatori ceramici | Compatto, economico, eccellente per alta frequenza | Circuiti ad alta frequenza, filtraggio, disaccoppiamento |
| Condensatori a film | Stabile, lunga durata, buone caratteristiche di temperatura | Circuiti audio, temporizzazione, correzione del fattore di potenza | |
| Condensatori elettrolitici | Capacità molto elevata, utilizzata negli alimentatori | Filtraggio dell’alimentazione, accumulo di energia | |
| Condensatori al tantalio | Dimensioni ridotte, elevata densità di capacità, elevata affidabilità | Dispositivi medici, elettronica portatile | |
| Condensatori polimerici | Bassa ESR, elevata capacità di corrente di ripple | Schede madri, telecomunicazioni, informatica | |
| Condensatori in mica | Estremamente stabile, altamente preciso | Circuiti RF, sintonizzazione di precisione | |
| Condensatori di carta | Tecnologia più vecchia, sensibile all’umidità | Apparecchiature d’epoca, vecchi circuiti | |
| Condensatori in vetro | Elevata stabilità, resistente al calore, durevole | Militare, aerospaziale, ambienti difficili | |
| condensatori ad aria | Struttura semplice e per lo più variabile | Sintonizzazione radio, adattamento dell’antenna | |
| Supercondensatori (Ultracondensatori) | Capacità molto elevata, ponte tra condensatori e batterie | Alimentazione di backup, recupero di energia, frenata rigenerativa |
Principali tipi di condensatori e loro caratteristiche
Esistono vari tipi di condensatori, che differiscono per struttura, prestazioni e applicazione. Per un confronto e una comprensione più intuitivi, la tabella seguente riassume le caratteristiche principali e le applicazioni tipiche dei principali tipi di condensatori, facilitando la scelta rapida dei componenti appropriati per ingegneri e appassionati di elettronica.
| Tipo di condensatore | Polarità | Intervallo di capacità | Funzionalità principali | Costo / Dimensioni | Applicazioni tipiche |
| Condensatori ceramici | Non polarizzato | 1 pF ~ diversi µF | Eccellenti prestazioni ad alta frequenza, basso ESR; Classe 1 (stabile, bassa perdita), Classe 2 (maggiore densità, meno accurata) | Molto piccolo, a basso costo | Disaccoppiamento PCB, circuiti RF, soppressione del rumore del motore, filtraggio dell’alimentazione |
| Condensatori a film | Non polarizzato | nF ~ centinaia di µF | Elevata stabilità e precisione, lunga durata, auto-riparazione | Più grandi della ceramica, più costosi | Soppressione EMI, audio hi-fi, correzione del fattore di potenza, filtraggio ad alta tensione |
| Condensatori elettrolitici | Polarizzate | µF ~ migliaia di µF | Capacità molto elevata, ESR più elevato, durata limitata (evaporazione dell’elettrolita) | Dimensioni medie, prezzo basso | Livellamento dell’alimentazione, blocco/accoppiamento CC, amplificatori audio, filtraggio dell’ondulazione |
| Condensatori al tantalio | Polarizzate | µF ~ centinaia di µF | Elevata densità di capacità, stabile e affidabile, rischio di cortocircuito | Molto piccolo, costoso | Dispositivi mobili, computer portatili, elettronica medica, circuiti di temporizzazione |
| Condensatori polimerici | Polarizzate | µF ~ centinaia di µF | ESR molto basso, elevata capacità di corrente di ripple, lunga durata | Costo più elevato, tensione limitata | Schede madri, schede grafiche, SSD, telecomunicazioni, convertitori DC/DC ad alte prestazioni |
| Supercondensatori (Ultracondensatori) | Polarizzate | mF ~ migliaia di F | Capacità estremamente elevata, carica/scarica rapida, elevata corrente di dispersione | Grandi dimensioni, bassa tensione nominale | Alimentazione di backup, frenata rigenerativa, accumulo di energia rinnovabile, sistemi integrati |
| Condensatori in mica | Non polarizzato | pF ~ centinaia di pF | Molto preciso, altamente stabile, perdita dielettrica molto bassa | Grandi dimensioni, costoso | Circuiti RF, risonatori, oscillatori, temporizzazione di precisione |
| Condensatori di carta | Non polarizzato | nF ~ µF | Tecnologia obsoleta, sensibile all’umidità | Basso costo, per lo più obsoleto | Audio d’epoca, circuiti ad alta tensione legacy |
| Condensatori in vetro | Non polarizzato | pF ~ nF | Estremamente stabile, resistente al calore, molto affidabile | Molto grande, molto costoso | Aerospaziale, amplificatori RF, circuiti a microonde |
| condensatori ad aria | Non polarizzato | pF ~ centinaia di pF | Struttura semplice, per lo più variabile | Piccola capacità, ingombrante | Sintonizzazione radio, adattamento dell’antenna, oscillatori RF |
| Condensatori variabili | Non polarizzato | pF ~ centinaia di pF | Capacità regolabile (tipi di sintonizzazione e trimmer) | Generalmente più grande | Sintonizzazione radio, calibrazione e regolazione di precisione |
Processi di produzione dei condensatori
Il metodo di produzione dei condensatori ha un impatto diretto sulle loro prestazioni, affidabilità e costi. Diversi tipi di condensatori adottano processi di produzione diversi, quindi anche le loro caratteristiche e gli scenari applicativi possono variare notevolmente.
Condensatori elettrolitici
Solitamente, il foglio di alluminio viene prima inciso per aumentarne la superficie, e poi, tramite ossidazione anodica, si forma sulla sua superficie un sottile film di ossido. Questo strato di ossido costituisce il dielettrico del condensatore.
Successivamente, avvolgere il foglio di alluminio con la carta separatrice e iniettare l’elettrolita.
Successivamente, i componenti avvolti vengono inseriti in un contenitore metallico per l’incapsulamento e sottoposti a un trattamento di invecchiamento. Questo può riparare piccoli difetti e stabilizzare le prestazioni elettriche.
condensatori ceramici
Durante la produzione, la polvere ceramica (ad esempio il titanato di bario) viene prima mescolata con un legante per formare una sospensione ceramica, sulla cui superficie viene poi stampato o sovrapposto uno strato di elettrodo metallico.
Questi strati vengono poi ripetutamente impilati e pressati in fogli, tagliati in piccoli pezzi e quindi sottoposti a sinterizzazione (cottura) ad alta temperatura e a un trattamento di cottura per legare saldamente la ceramica e il metallo.
Infine, la placcatura viene effettuata su entrambe le estremità del condensatore per formare i terminali di uscita, ottenendo così il condensatore ceramico multistrato (MLCC) che vediamo comunemente.
Condensatori a film
Utilizzando pellicole di plastica (ad esempio poliestere o polipropilene) come dielettrico, le pellicole vengono prima sottoposte a trattamento di metallizzazione oppure laminate con fogli metallici, per poi essere avvolte nella forma desiderata.
I componenti avvolti vengono pressati, riscaldati e fissati, quindi incapsulati con resina sullo strato esterno. Questo non solo isola dall’influenza dell’ambiente esterno, ma aumenta anche significativamente la durata e l’affidabilità del condensatore.
Selezione del condensatore giusto
Quando si sceglie tra i vari tipi di condensatori, bisogna considerare:
• Valore di capacità (pF, nF, µF, F)
• Tensione nominale (deve superare la tensione di esercizio)
• ESR e risposta in frequenza
• Tolleranza (requisiti di precisione)
• Dimensioni e costi
• Applicazione (filtraggio, temporizzazione, disaccoppiamento, accumulo di energia)
Conclusione
I condensatori sono presenti in quasi tutti i dispositivi elettronici, dal più piccolo chip di condensatore ceramico al grande modulo supercondensatore; tutti i diversi tipi di condensatori svolgono un ruolo nel raggiungimento dell’accumulo di energia, della regolazione del segnale e della stabilità del circuito.
Conoscendo le caratteristiche, i processi di produzione e le applicazioni dei vari tipi di condensatori, possiamo fare scelte più appropriate, garantendo così le prestazioni e l’affidabilità del circuito.
Con lo sviluppo di nanomateriali e dielettrici migliorati, le tipologie di condensatori del futuro continueranno ad espandersi, stimolando nuove innovazioni in settori quali l’elettronica, l’automobile e l’energia.
